分散スイッチの作成とマイグレート

vSphere Web Client を使用した分散スイッチの作成と、標準スイッチからの移行を試してみました。

分散スイッチの作成

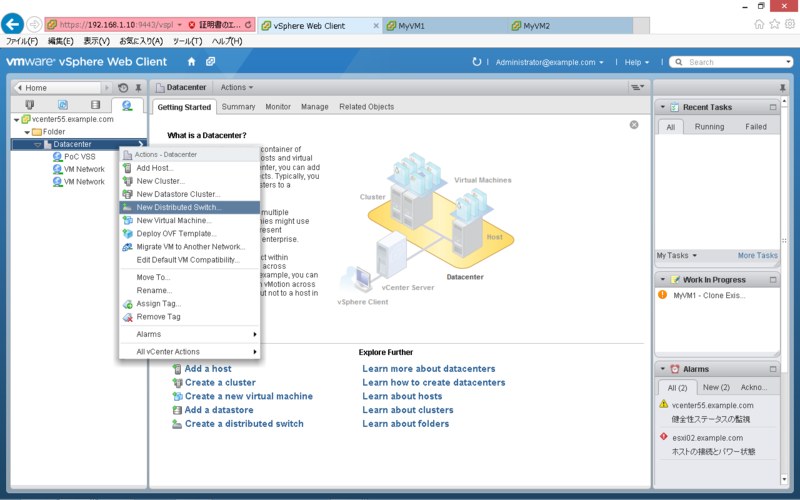

「Networking」タブで「Datacenter」を右クリックし「New Distributed Switch」をクリックします。
f:id:FriendsNow:20150131203248p:plain

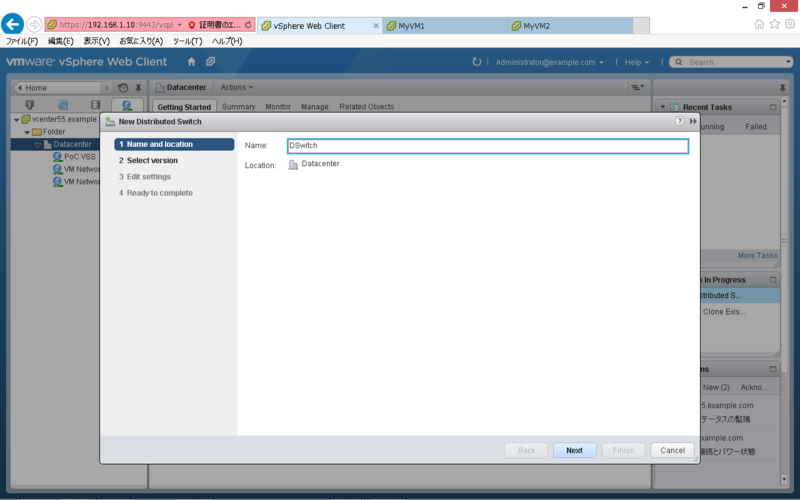

「Name」を設定し「Next」をクリックします。
f:id:FriendsNow:20150131203256p:plain

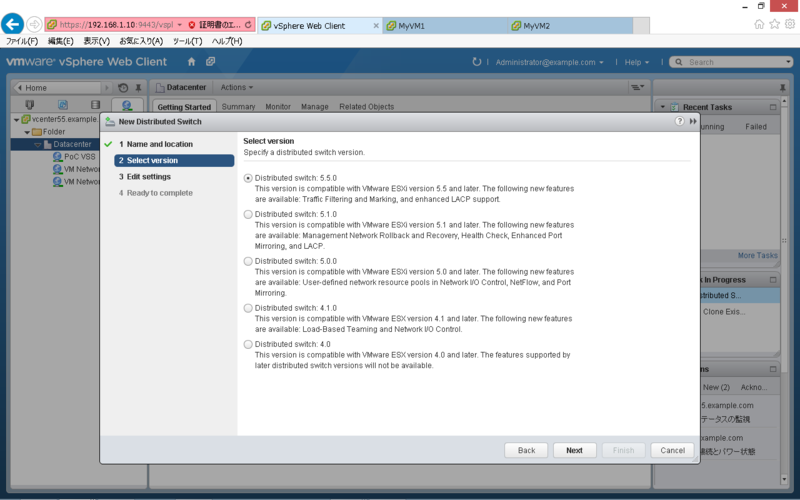

「Version」を指定し「Next」をクリックします。
f:id:FriendsNow:20150131203307p:plain

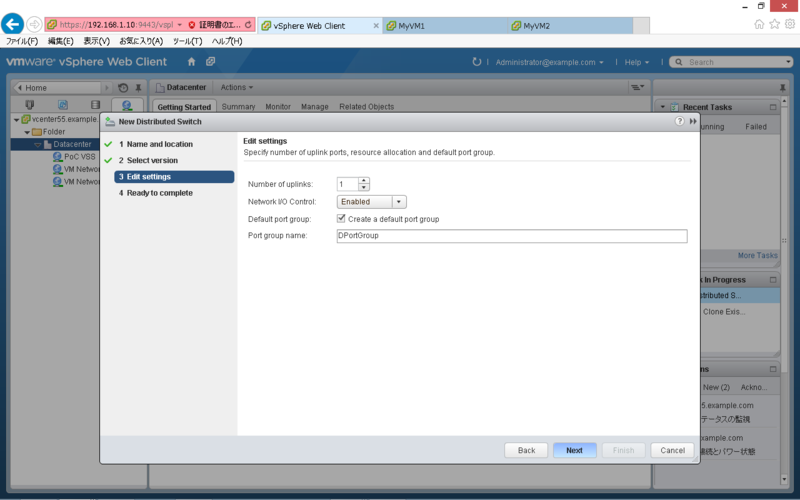

「Port group name」等を設定し「Next」をクリックします。
f:id:FriendsNow:20150131203317p:plain

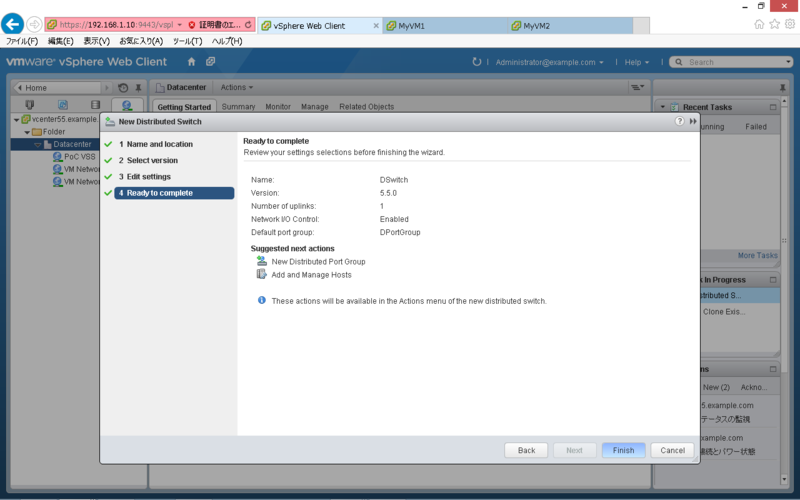

内容を確認し「Finish」をクリックします。
f:id:FriendsNow:20150131203325p:plain

分散スイッチへのホスト登録

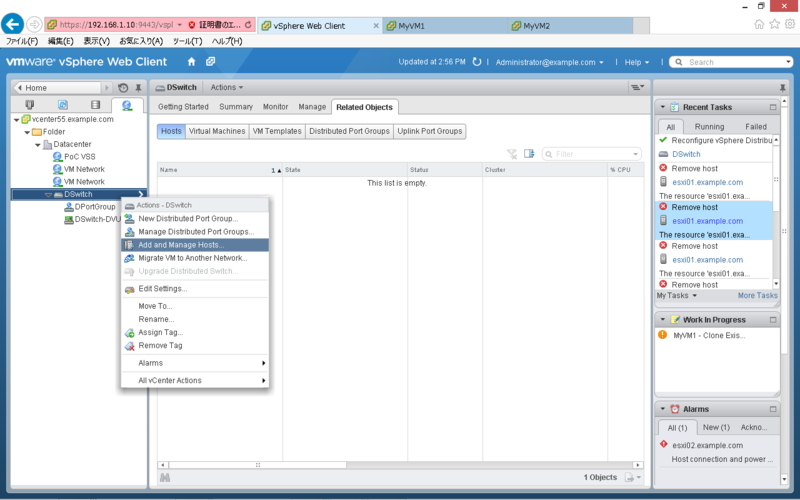

「Networking」タブで「DSwitch」を右クリックし「Add and Manage Hosts」をクリックします。
f:id:FriendsNow:20150131203400p:plain

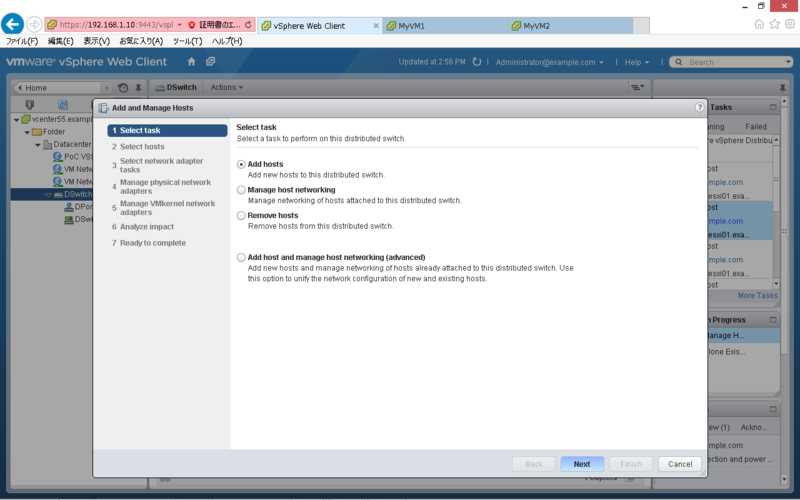

「Add hosts」を指定し「Next」をクリックします。
f:id:FriendsNow:20150131203410p:plain

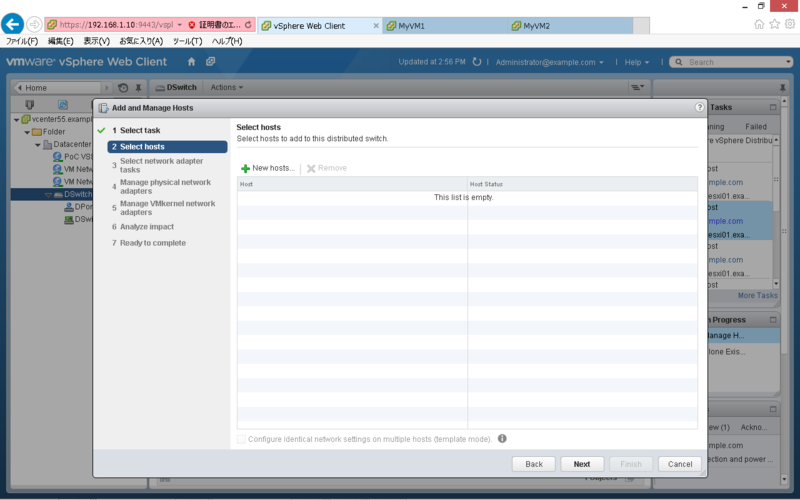

「New hosts」をクリックします。
f:id:FriendsNow:20150131203419p:plain

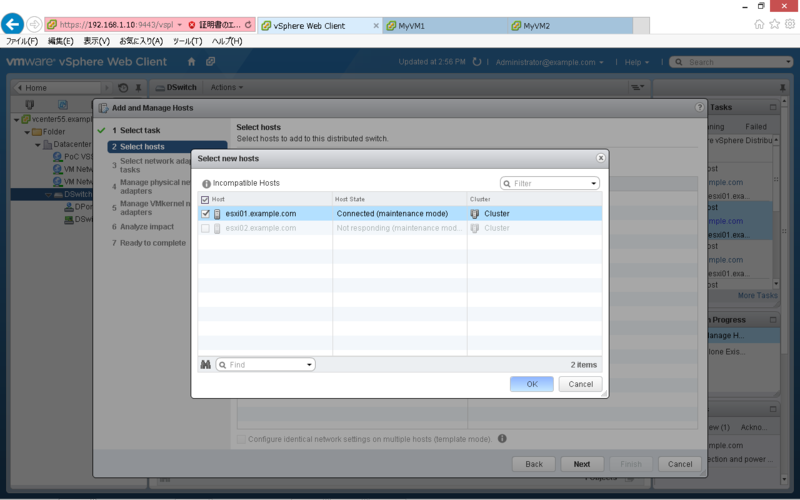

「Host」を選択し「OK」をクリックします。
f:id:FriendsNow:20150131203427p:plain

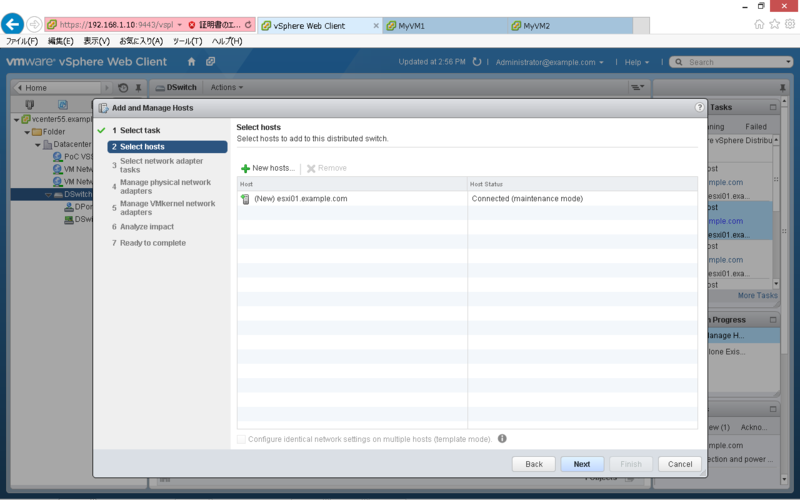

内容を確認し「Next」をクリックします。
f:id:FriendsNow:20150131203435p:plain

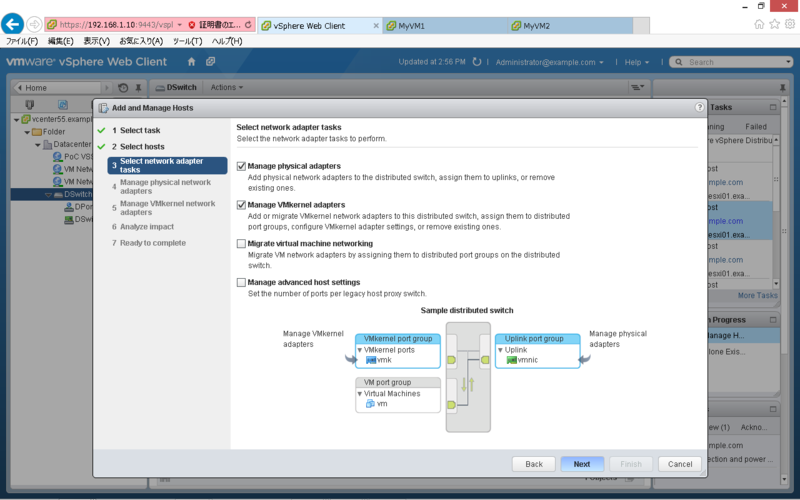

「Next」をクリックします。
f:id:FriendsNow:20150131203442p:plain

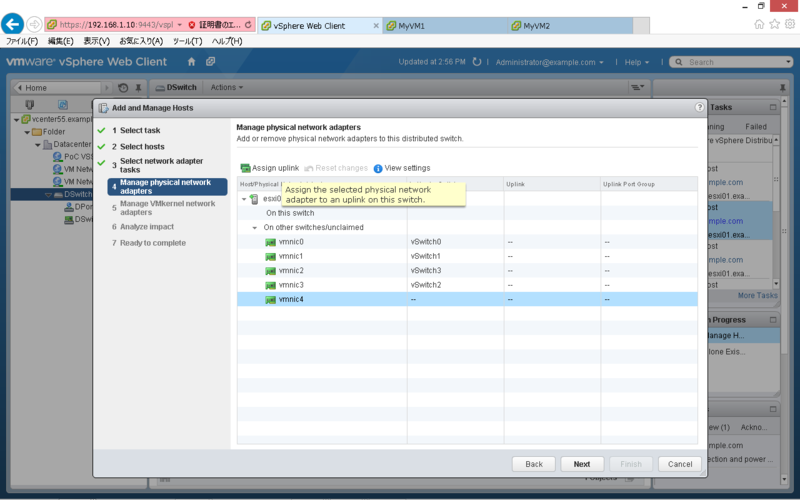

分散スイッチに追加する仮想 NIC を選択し「Assign uplink」をクリックします。
f:id:FriendsNow:20150131203451p:plain

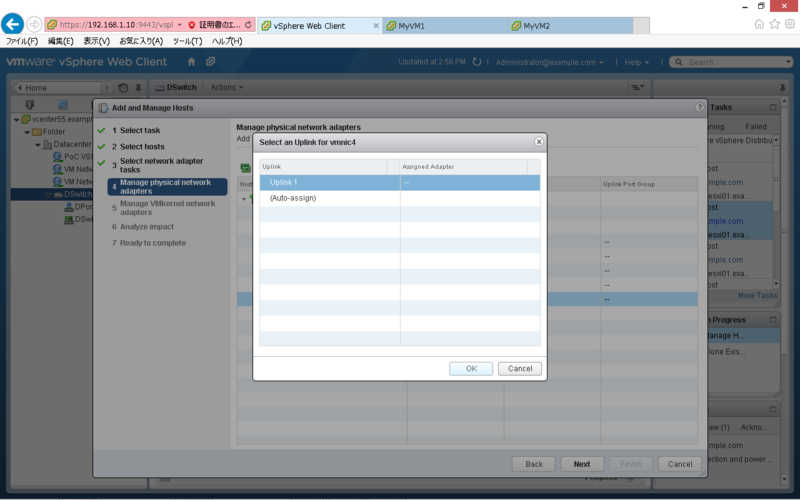

仮想 NIC を紐づける Uplink を選択し「OK」をクリックします。
f:id:FriendsNow:20150131203503p:plain

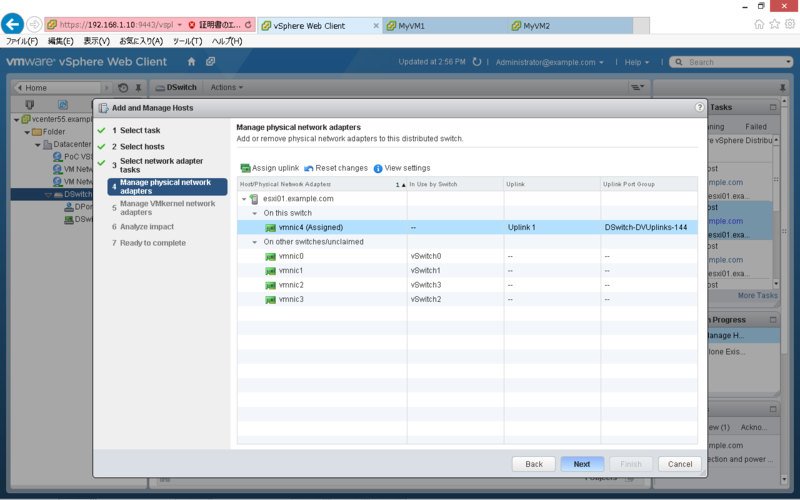

内容を確認し「Next」をクリックします。
f:id:FriendsNow:20150131203510p:plain

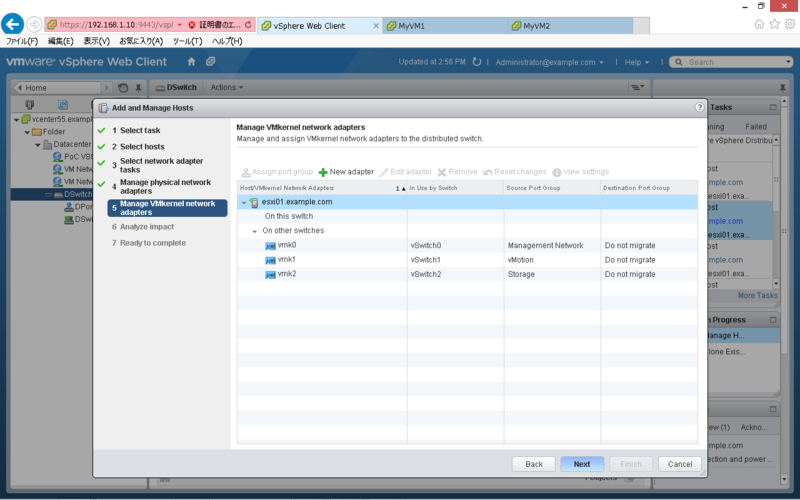

既存の vmkernel は移行対象外なので「Next」をクリックします。
f:id:FriendsNow:20150131203522p:plain

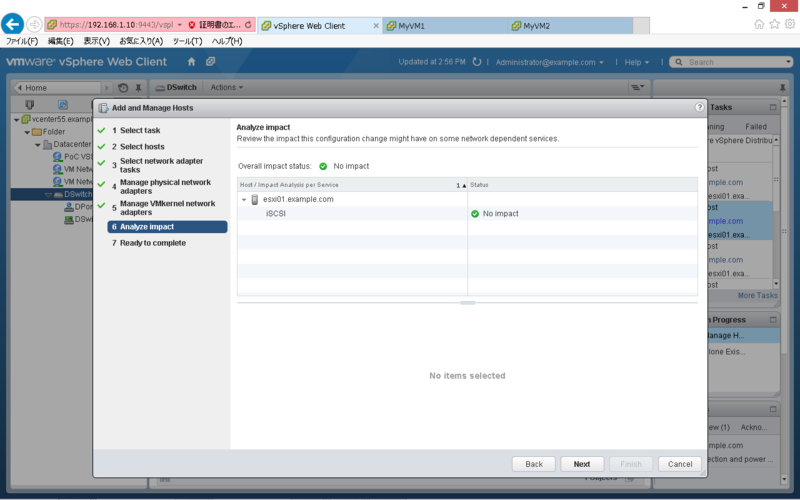

「Next」をクリックします。
f:id:FriendsNow:20150131203532p:plain

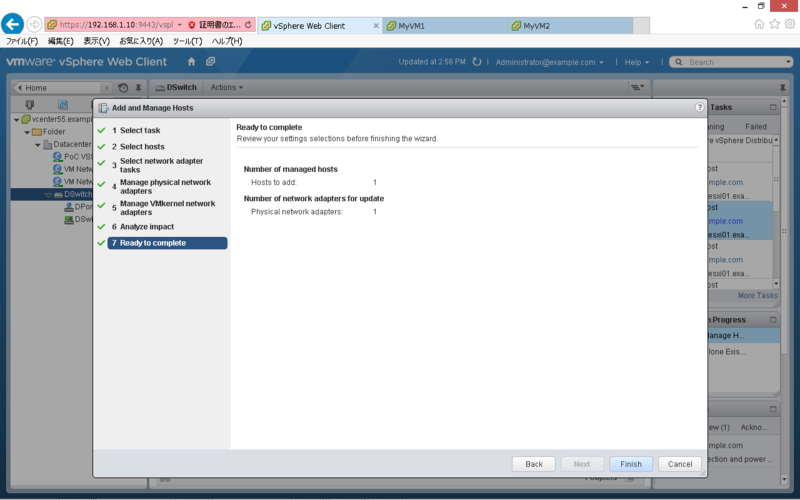

内容を確認し「Finish」をクリックします。
f:id:FriendsNow:20150131203544p:plain

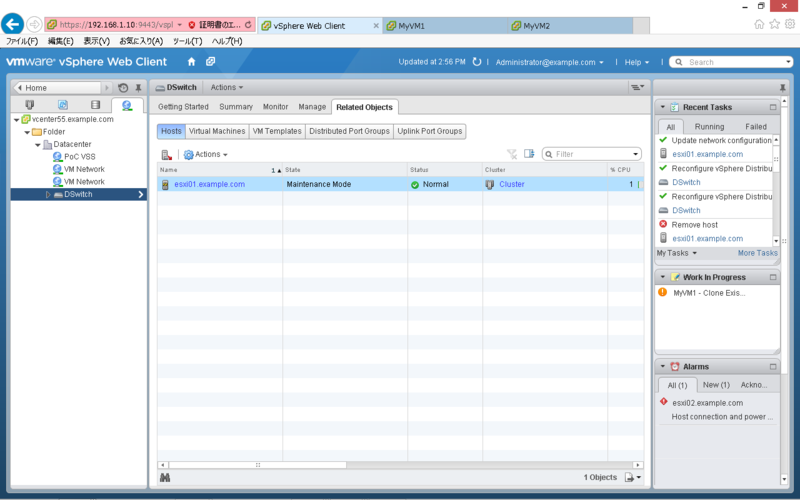

分散スイッチにホストが追加されている事を確認します。
f:id:FriendsNow:20150131203552p:plain

標準スイッチから分散スイッチへの移行

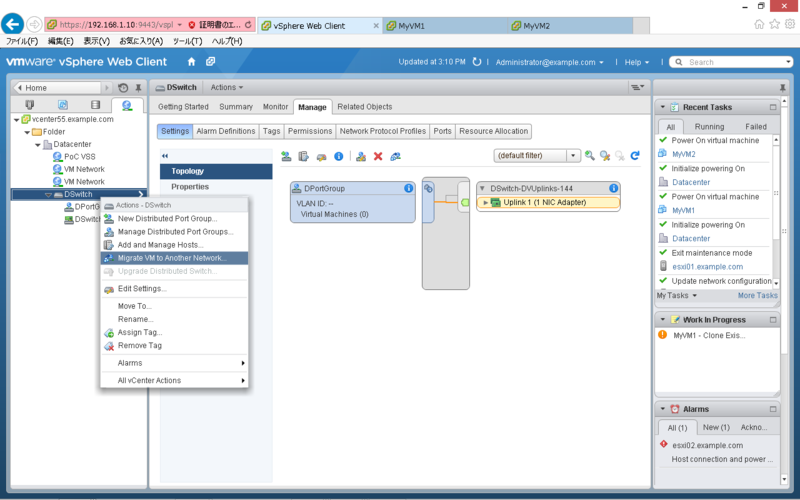

「Networking」タブで「DSwitch」を右クリックし「Migrate VM to Another Network」をクリックします。
f:id:FriendsNow:20150131203642p:plain

Source Network の「Specific Network」で「Browse」をクリックします。
f:id:FriendsNow:20150131203651p:plain

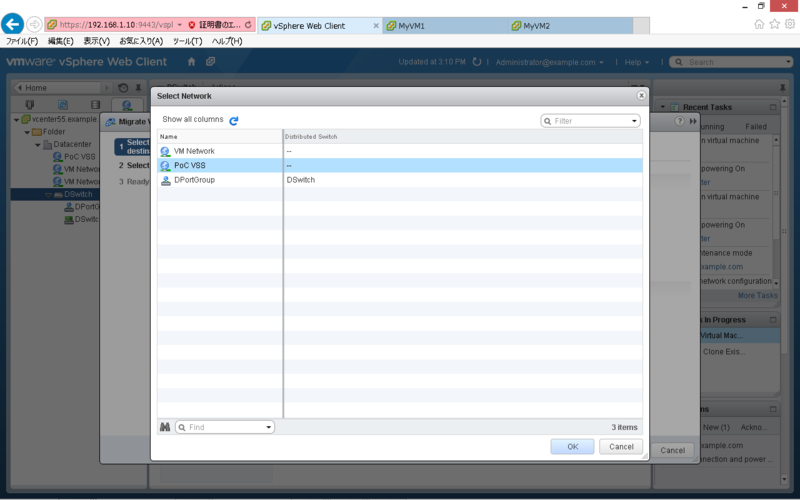

移行元(標準スイッチ)のポートグループを選択して「OK」をクリックします。
f:id:FriendsNow:20150131203659p:plain

Destination Network の「Specific Network」で「Browse」をクリックします。
f:id:FriendsNow:20150131203707p:plain

移行先(分散スイッチ)のポートグループを選択して「OK」をクリックします。
f:id:FriendsNow:20150131203716p:plain

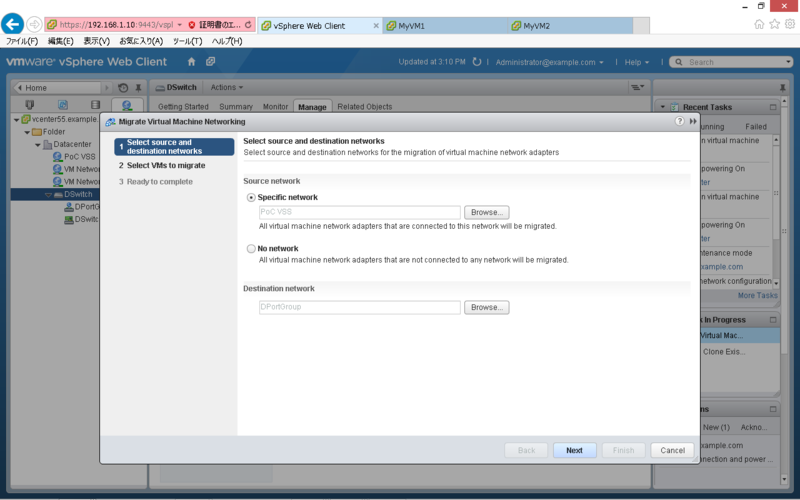

内容を確認し「Next」をクリックします。
f:id:FriendsNow:20150131203725p:plain

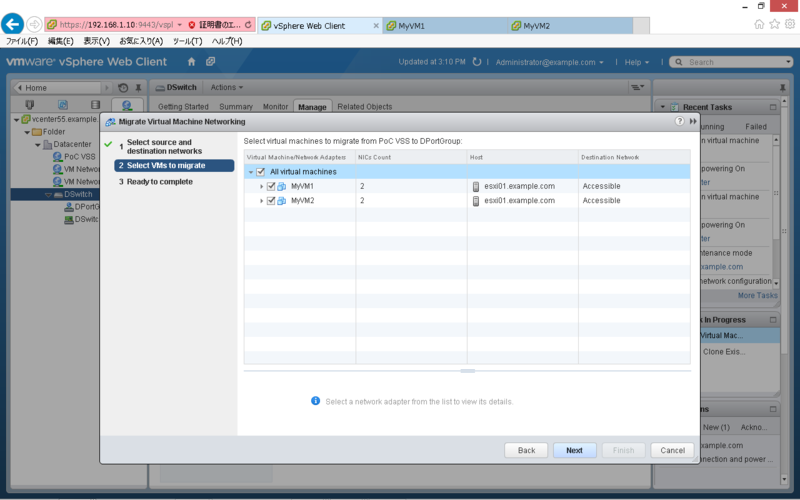

移行対象の仮想マシンを選択して「Next」をクリックします。
f:id:FriendsNow:20150131203738p:plain

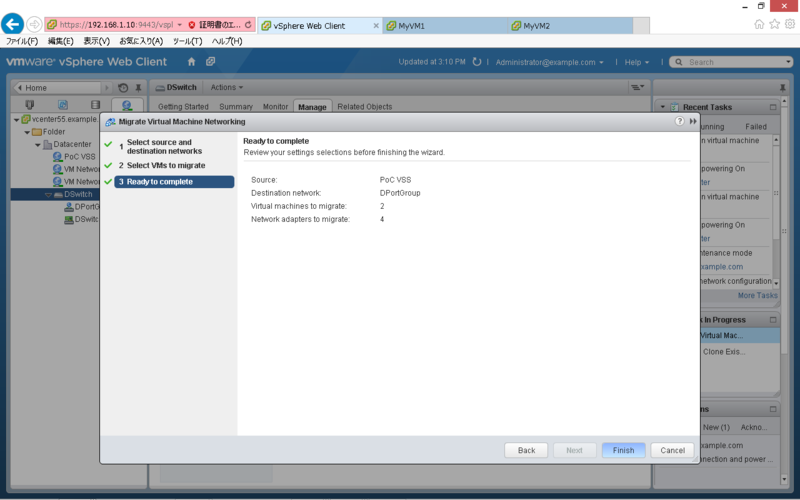

内容を確認し「Finish」をクリックします。
f:id:FriendsNow:20150131203750p:plain

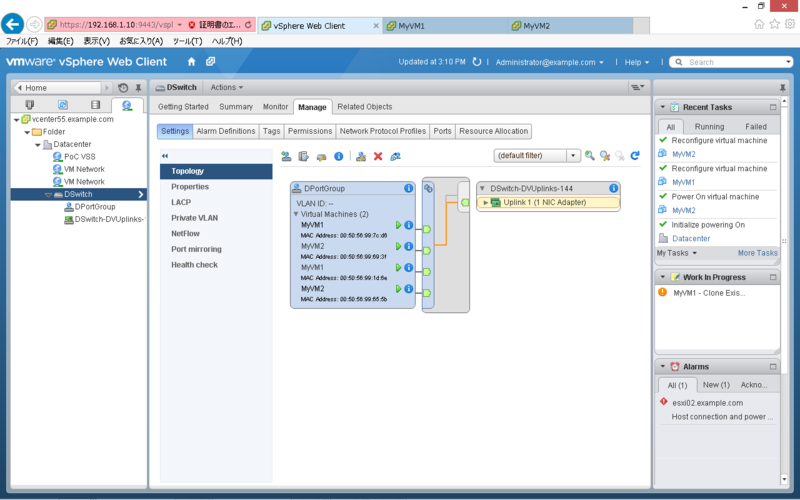

対象の仮想マシンが分散スイッチに移行している事を確認します。
f:id:FriendsNow:20150131203758p:plain
