Smooth File のファイル交換ソリューションについて

Smooth File とは

プロット社が開発・提供する「ファイル交換ソリューション」です。「ファイル無害化機能*1」により、分離されたネットワーク間での安全なファイル交換を実現します。詳細についてはこちらを参照ください。

ダブルブラウザとの連携について

前回記事「インターネット分離時のファイル共有について」ではファイルサーバーを利用して、ユーザ間でファイル共有を行う例をご紹介しましたが、本記事では分離されたネットワーク間で、Smooth File を使用して、同一ユーザーがファイルを交換する例について紹介します。

Smooth File の展開

Smooth File は物理アプライアンス版と、VMware や Hyper-V 上で動作する仮想アプライアンス版が提供されております。本例では仮想アプライアンス(VMware 版)を使用します。ova 形式で提供されており、インストール方法について割愛します。

インストール完了後、"https://(IP アドレス)/smoothfile/top/login/1_admin" にアクセスします。こちらが管理画面となり、基本的な設定はこちらで行います。
f:id:FriendsNow:20170902233441p:plain

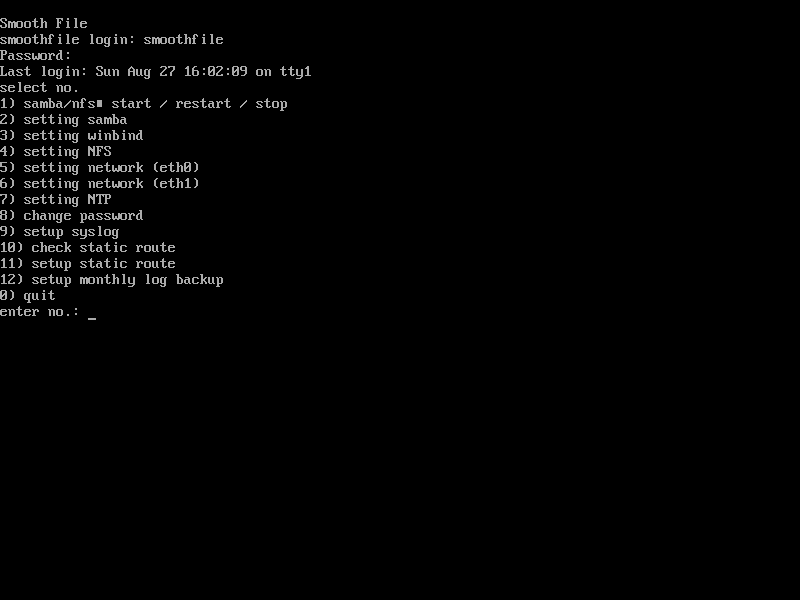

なお、仮想アプライアンスは、2つの仮想ネットワークアダプタが付与されていますが、2つ目のアダプタ(eth1)の IP アドレスはコンソール経由でのみ設定可能です。
f:id:FriendsNow:20170902233457p:plain

ネットワーク分離

Smooth File のネットワーク分離エディションでは、「管理グループ」と「インターネットセグメント*2」及び、「情報セグメント*3」の3つがデフォルトで定義されおり、追加・削除はできません。本例では、「インターネットセグメント」は、RDS サーバからのみ接続可能とし、クライント端末は「情報セグメント」への接続のみ可能とします。なお、2つあるネットワークアダプタのうち「eth0」を「インターネットセグメント兼管理用」とし、「eth1」を「情報セグメント」とします。

検証環境

f:id:FriendsNow:20170902233629p:plain:w600

Smooth File の設定例

ネットワークアドレス設定

「オプション」タブで「eth0」のネットワークアドレスを設定します。上述のとおり「eth1」は、コンソールのみで設定変更可能です。
f:id:FriendsNow:20170902235053p:plain

セグメント管理設定

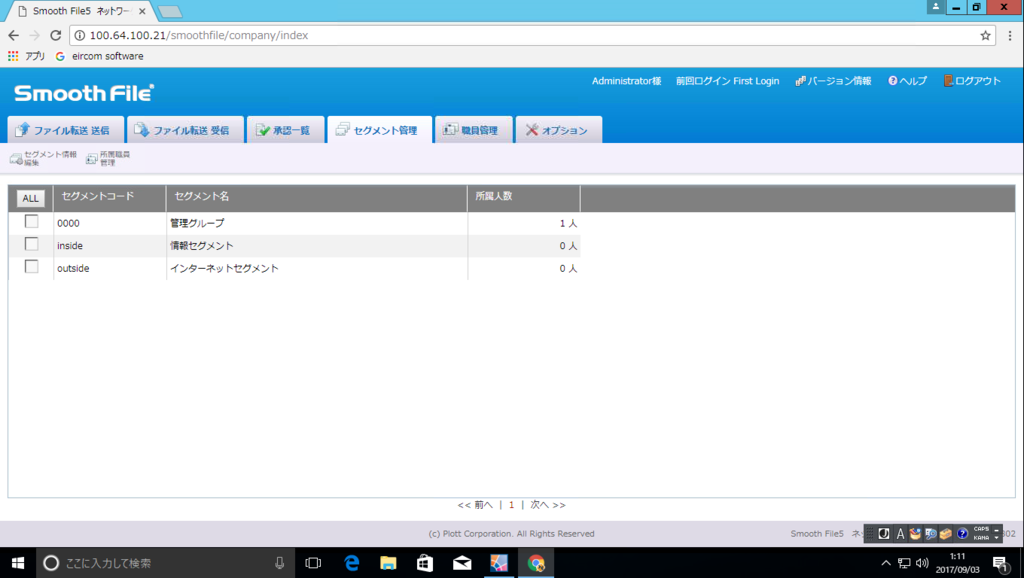

「セグメント管理」タブで、各セグメントの設定を行います。
f:id:FriendsNow:20170903011142p:plain

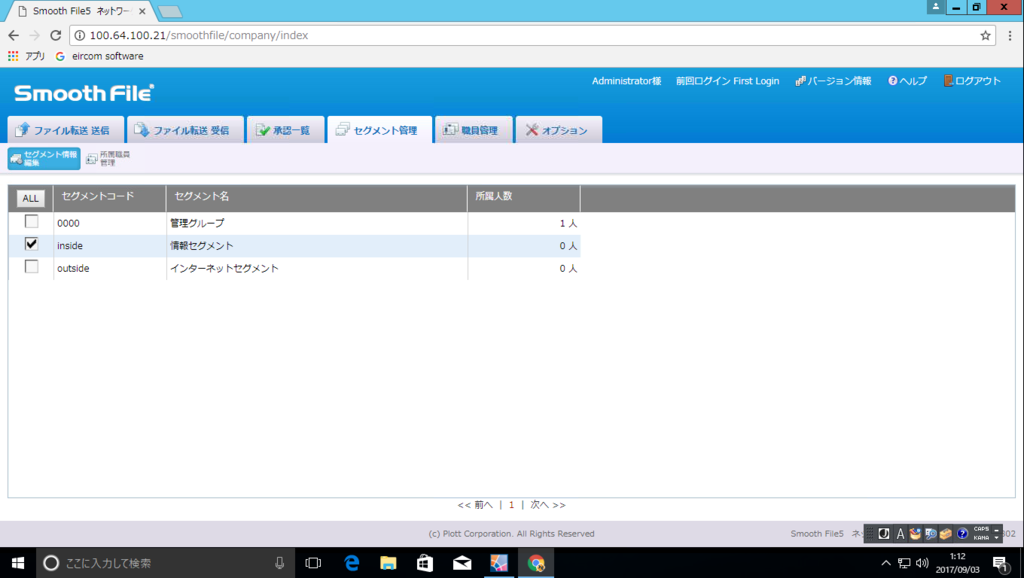

「情報セグメント」にチェックをして、「セグメント情報編集」をクリックします。
f:id:FriendsNow:20170903011331p:plain

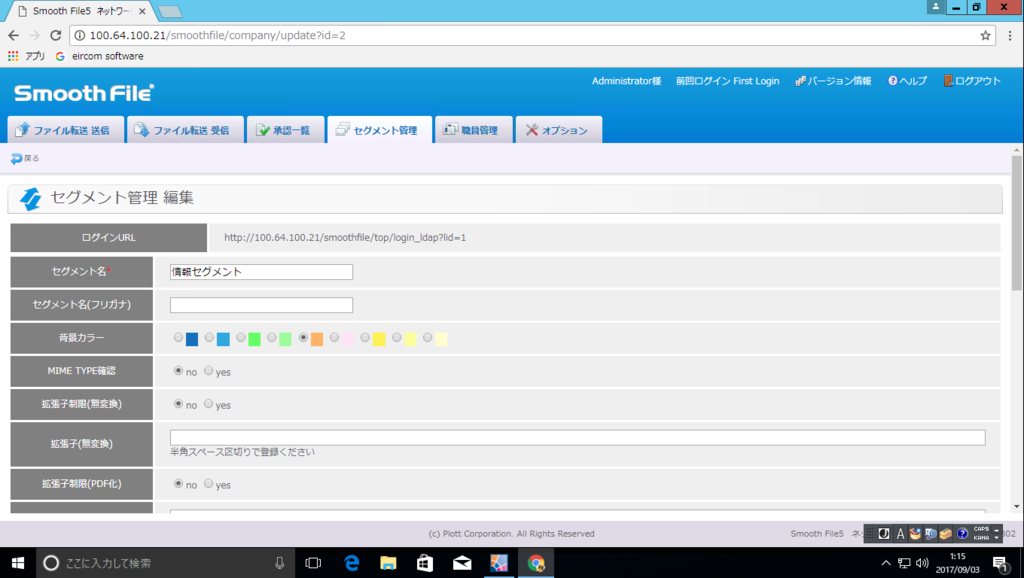

「背景カラー」をオレンジを指定します。
f:id:FriendsNow:20170903011753p:plain

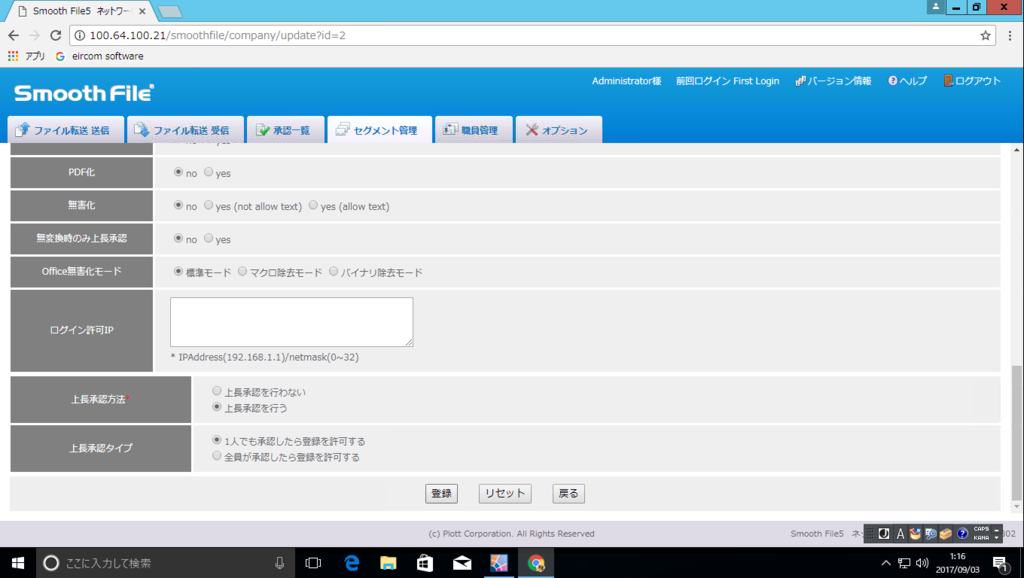

他の設定はデフォルトとします。画面下にある「登録」をクリックします。
f:id:FriendsNow:20170903011847p:plain

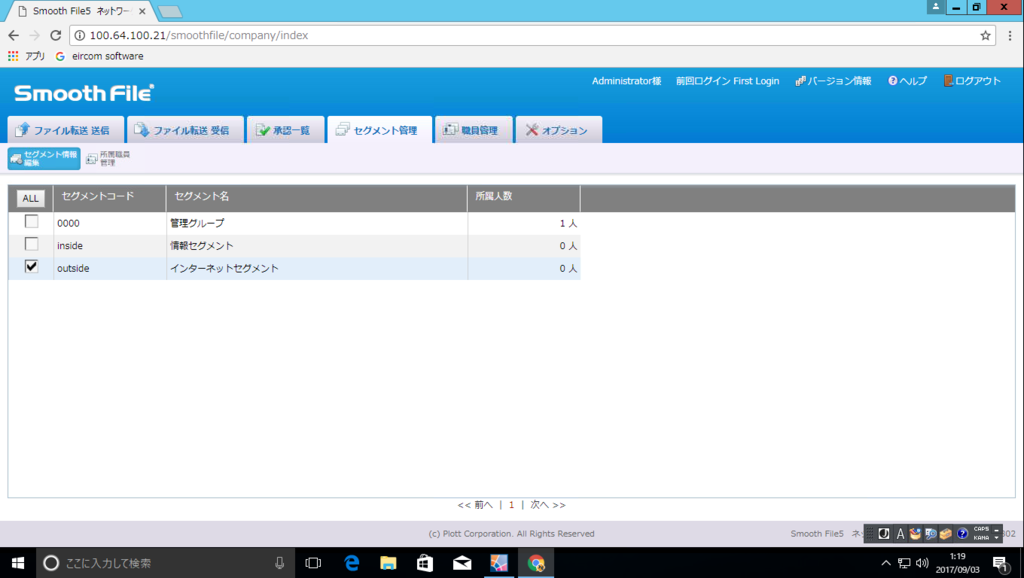

次に「インターネットセグメント」にチェックをして、「セグメント情報編集」をクリックします。
f:id:FriendsNow:20170903012102p:plain

「ログイン許可 IP」に RDS サーバ(100.64.100.111)を指定し「無変換時のみ上長承認」を「no」に指定します。
f:id:FriendsNow:20170906124909p:plain

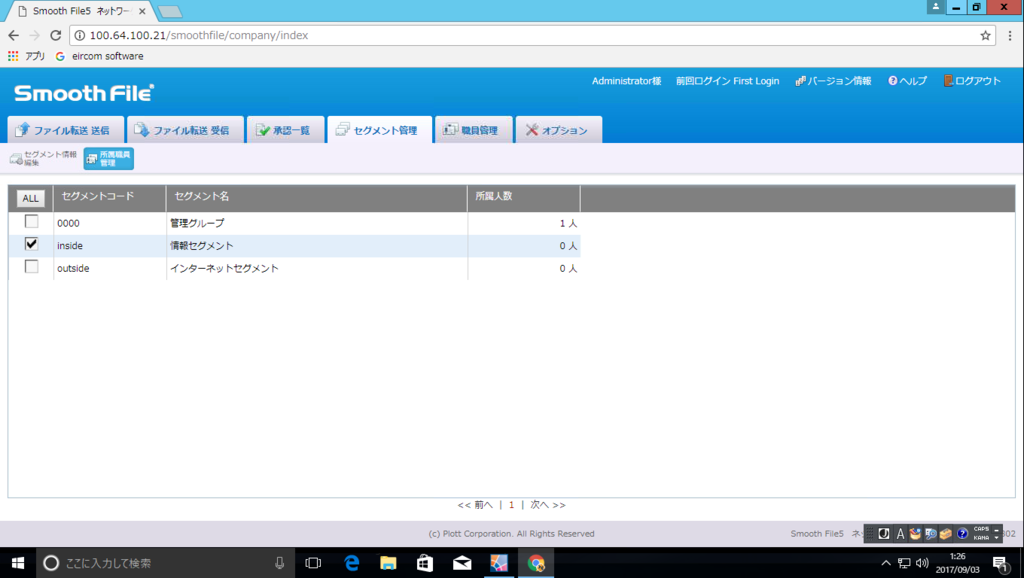

セグメントに所属する職員を明示的に設定する場合は「所属職員管理」をクリックします。
f:id:FriendsNow:20170903012844p:plain

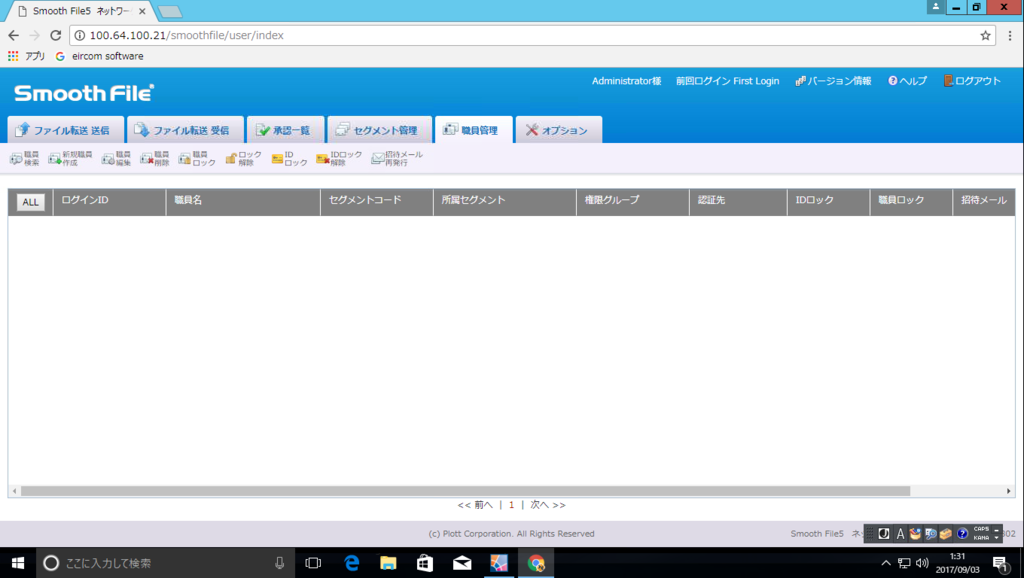

「職員管理」タブへ遷移し、こちらで設定していきます。※本例では後述の AD 連携にて職員情報を取得するため設定しません。
f:id:FriendsNow:20170903013121p:plain

職員管理設定(AD 連携設定)

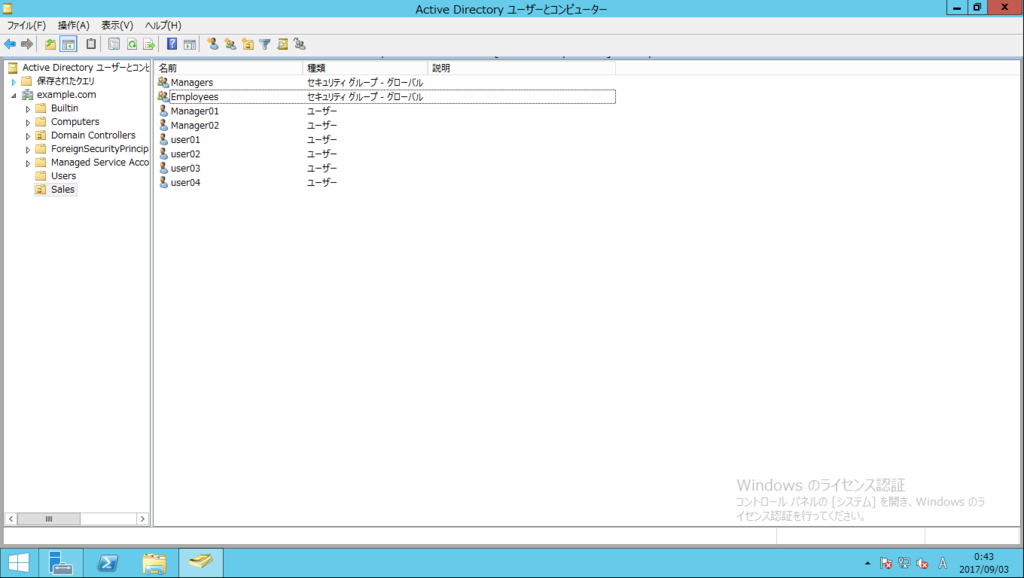

AD 連携を行う前に AD に利用ユーザを定義する必要があります。本例では User01,02 の承認者に Manager01、User03,04 の承認者に Manager02 を定義することを前提とします。
f:id:FriendsNow:20170903014259p:plain

「オプション」タブから「ActiveDirectory 連携設定」をクリックします。
f:id:FriendsNow:20170903013549p:plain

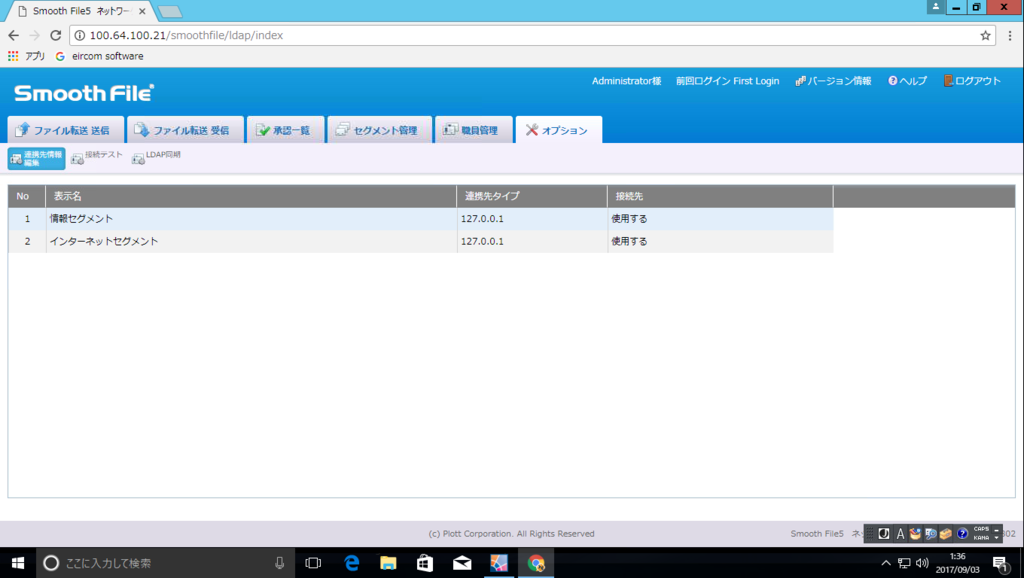

「情報セグメント」を選択し「連携先情報編集」をクリックします。
f:id:FriendsNow:20170903013729p:plain

AD の情報を設定します。
f:id:FriendsNow:20170906125114p:plain

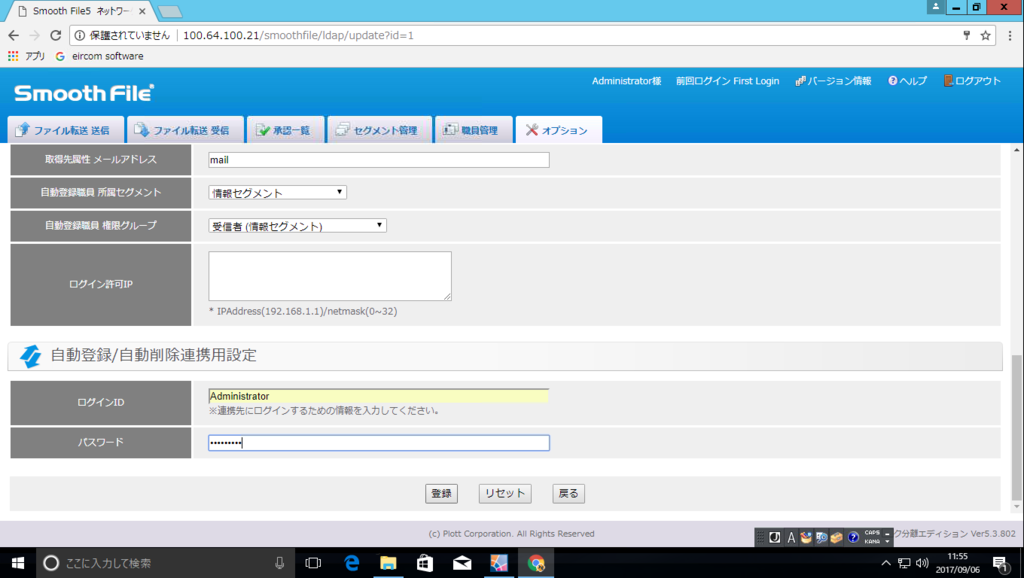

「権限グループ」で「受信者(情報セグメント」を選択し、AD に接続可能なアカウントを設定後「登録」をクリックします。
f:id:FriendsNow:20170906125243p:plain

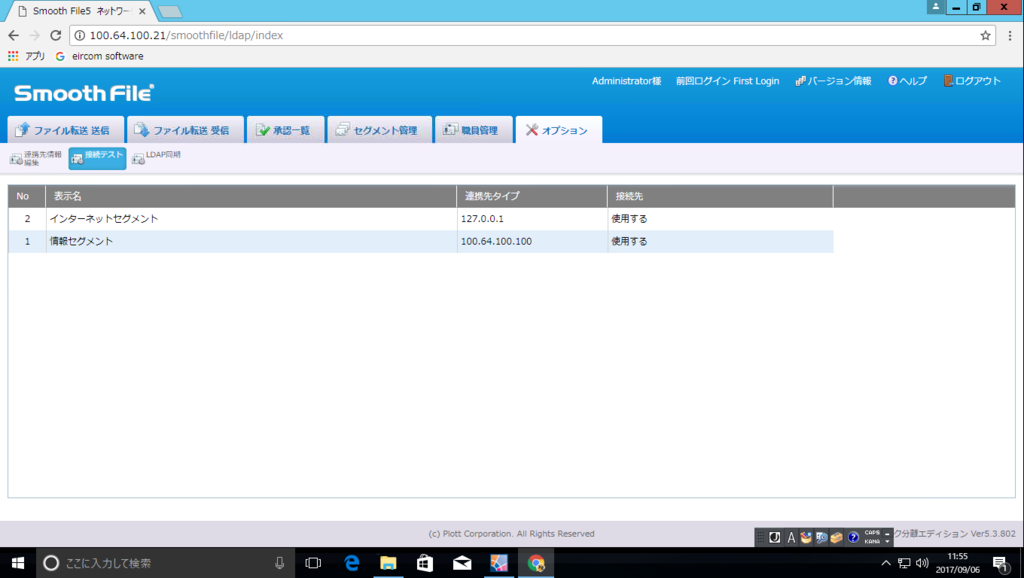

「情報セグメント」を選択し「接続テスト」をクリックします。
f:id:FriendsNow:20170906125534p:plain

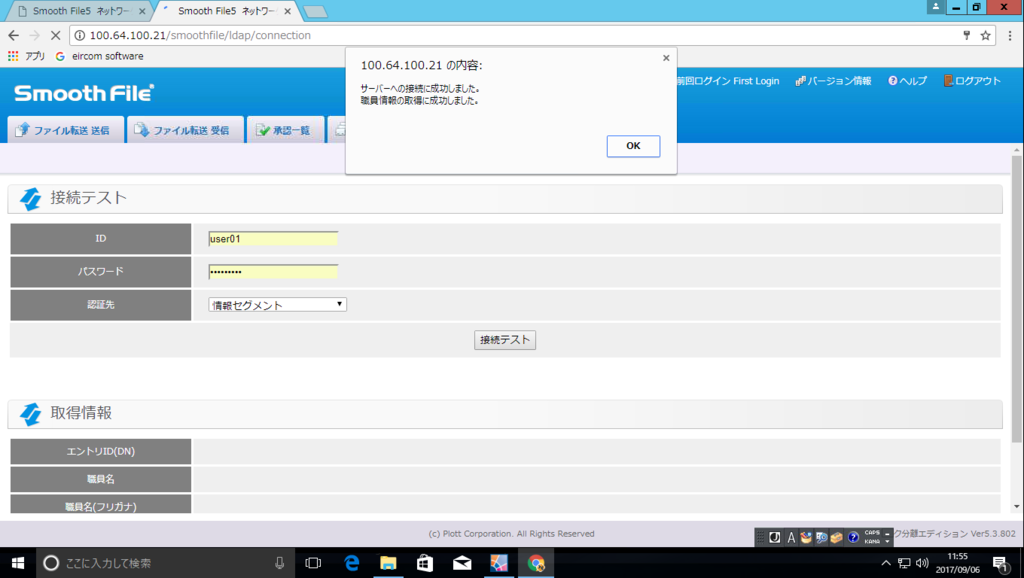

AD 上のアカウントを入力後「接続テスト」をクリックし「サーバの接続」と「職員情報の取得」に「成功」と表示されれば OK です。
f:id:FriendsNow:20170906125556p:plain

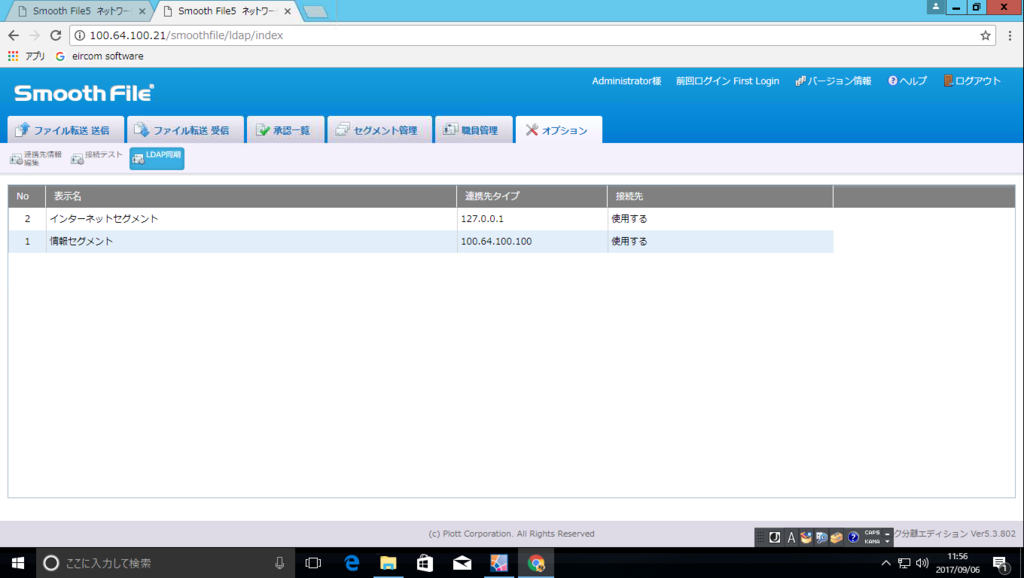

「情報セグメント」を選択し「LDAP 同期」をクリックします。
f:id:FriendsNow:20170906125611p:plain

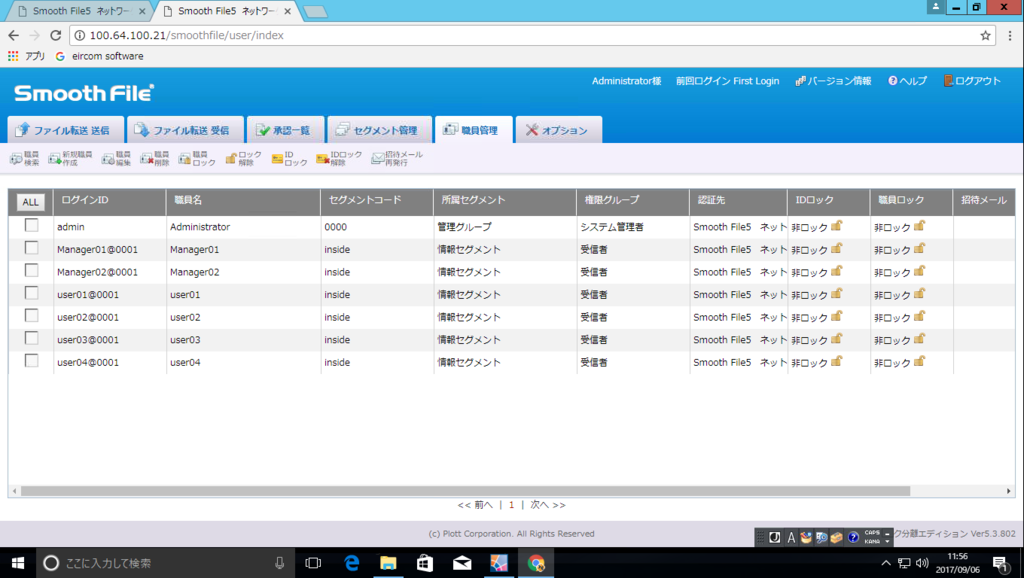

「職員管理」タブをクリックし、AD 上のユーザ情報が登録され、所属セグメントが「情報セグメント」となっていることを確認します。
f:id:FriendsNow:20170906125644p:plain

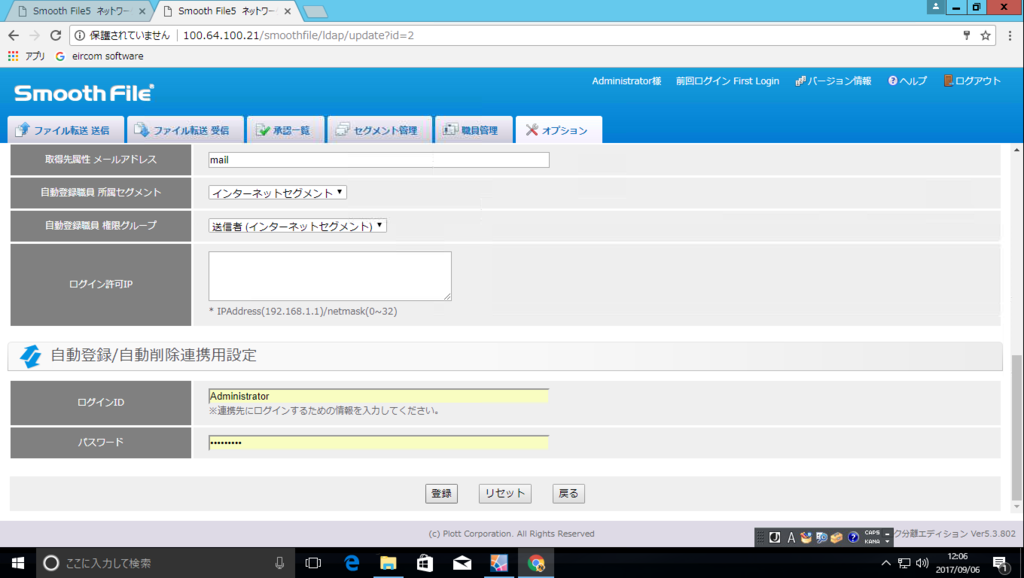

「インターネットセグメント」についても同様に設定し、設定後「LDAP 同期」をクリックします。
f:id:FriendsNow:20170906125819p:plain

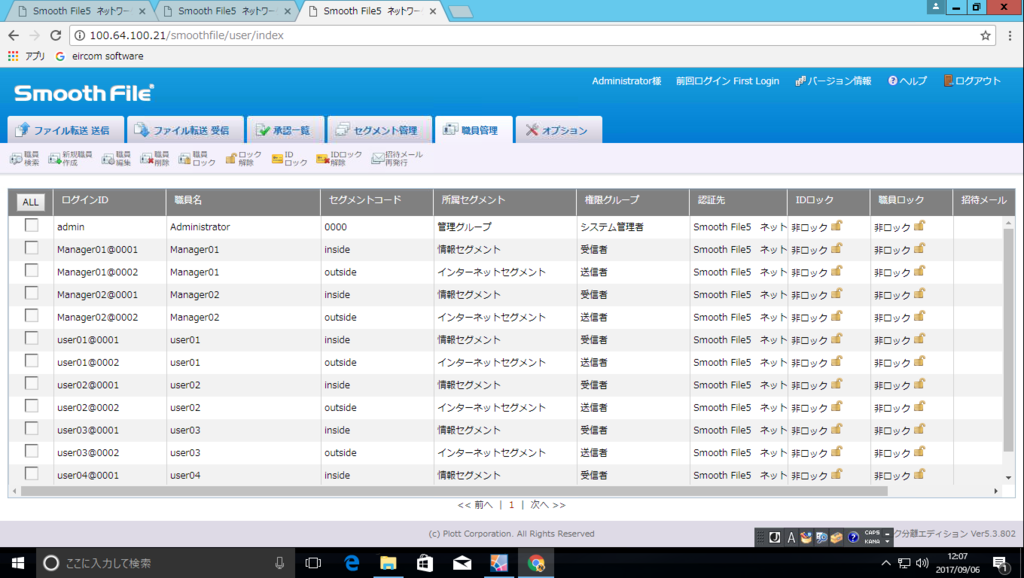

「職員管理」タブをクリックし、ユーザの所属セグメントが「インターネットセグメント」が追加されたことを確認します。
f:id:FriendsNow:20170906125908p:plain

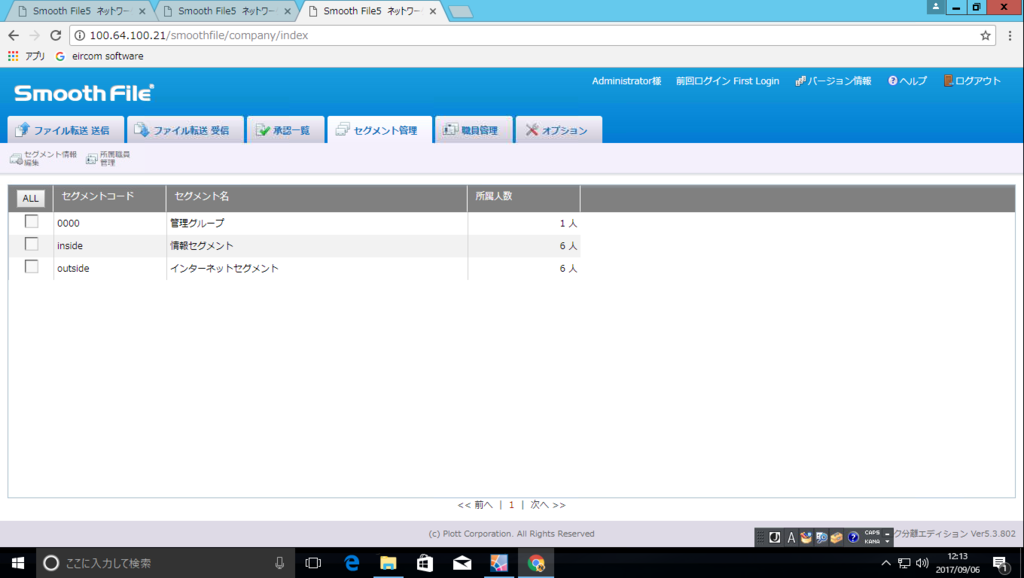

「セグメント管理」の「所属人数」もそれぞれ反映されていることを確認します。
f:id:FriendsNow:20170906125921p:plain

職員管理設定(承認者登録設定)

インターネットセグメント(ファイル送信側)で、ユーザ単位で承認者を設定します。

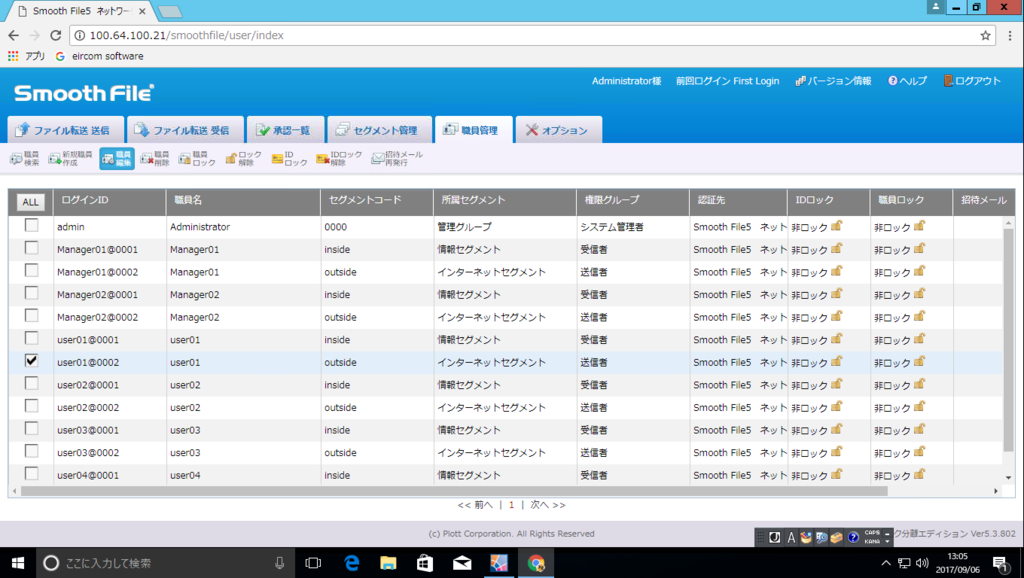

「職員管理」タブをクリックし、対象のユーザ(本例では user01)を選択後、「職員編集」をクリックします。
f:id:FriendsNow:20170906130813p:plain

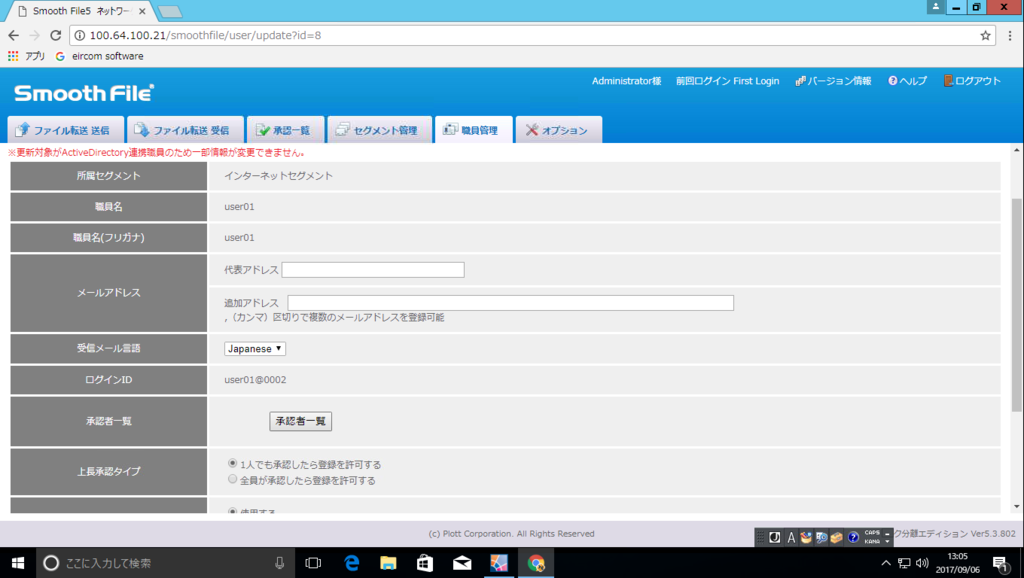

「承認者一覧」をクリックします。
f:id:FriendsNow:20170906130909p:plain

承認者(本例では Manager01)を選択し「確定」をクリックします。
f:id:FriendsNow:20170906130958p:plain

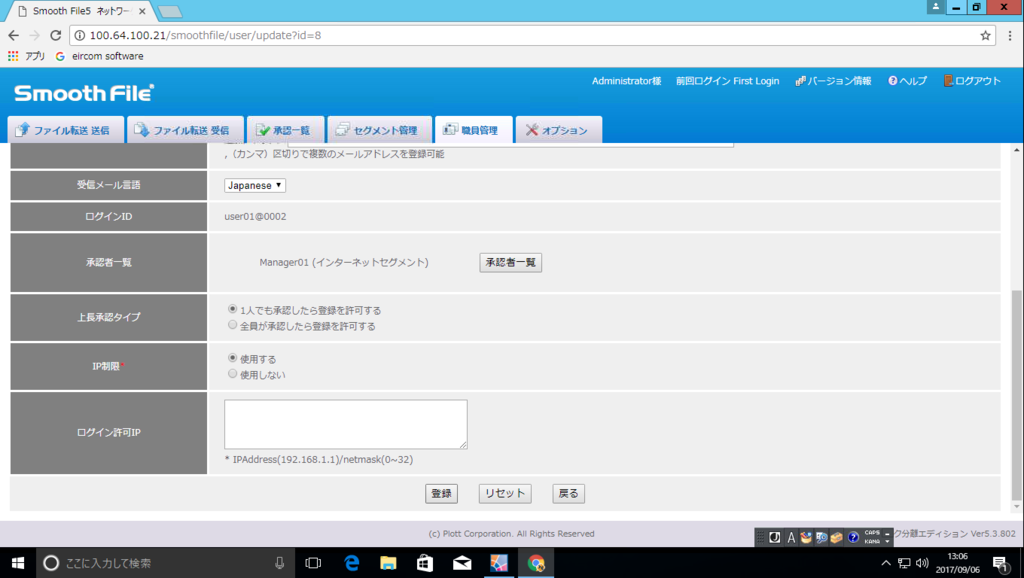

「承認者一覧」に「承認者」が登録されたことを確認し「登録」をクリックします。
f:id:FriendsNow:20170906131047p:plain

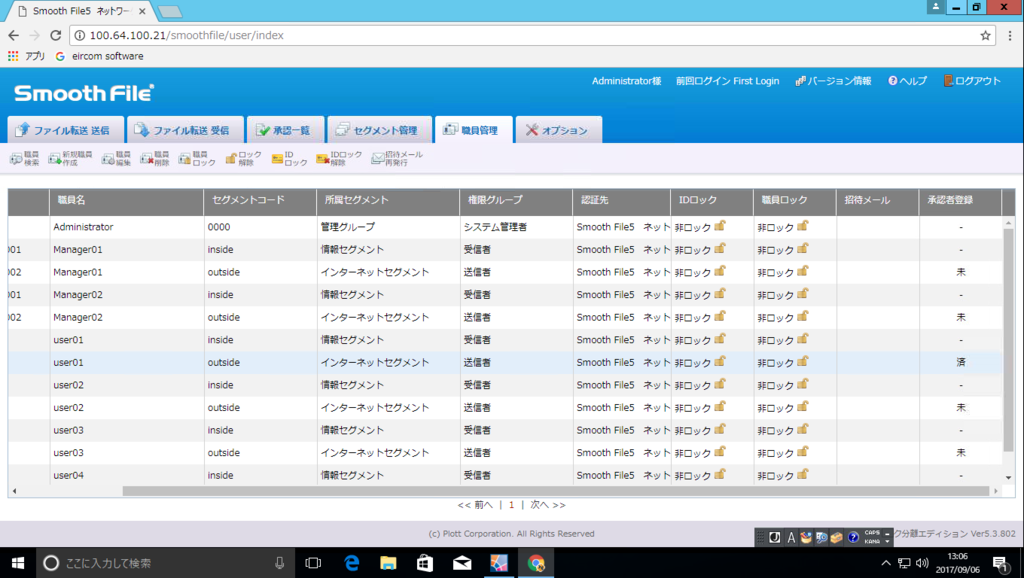

「職員管理」タブで対象ユーザの「承認者登録」が「済」となっていることを確認します。
f:id:FriendsNow:20170906131234p:plain

(注)なお承認者設定は、一括して設定ができずユーザ単位で設定する必要があります。
f:id:FriendsNow:20170906130401p:plain

ファイル送受信手順

ファイルのアップロード

仮想ブラウザを起動し、以下の URL からインターネットセグメントへアクセスします。

http://100.64.100.21/smoothfile/top/login_ldap?lid=2

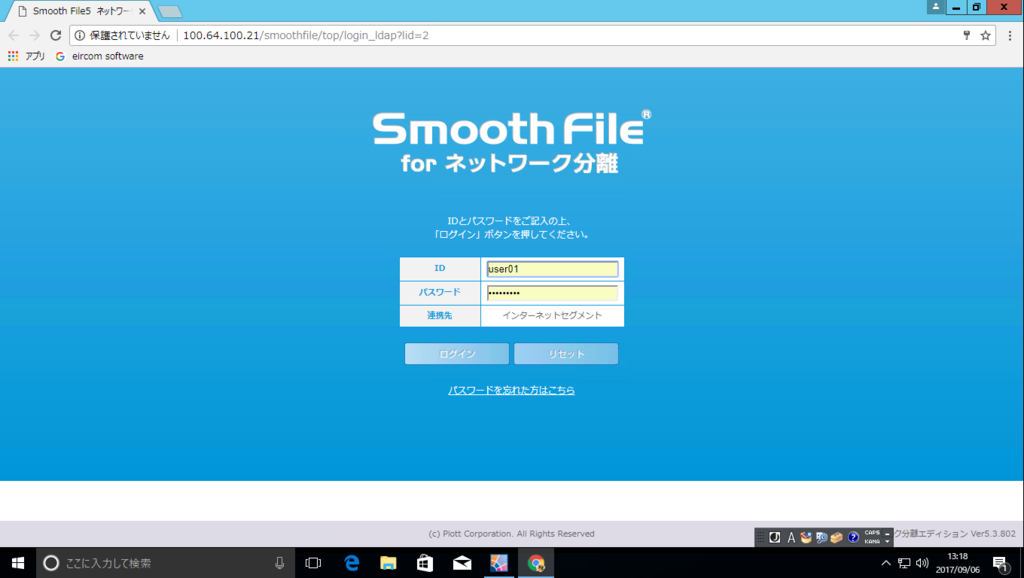

user01 でログインします。
f:id:FriendsNow:20170906132125p:plain

「ファイル転送 送信」タブで「送信」をクリックします。
f:id:FriendsNow:20170906132228p:plain

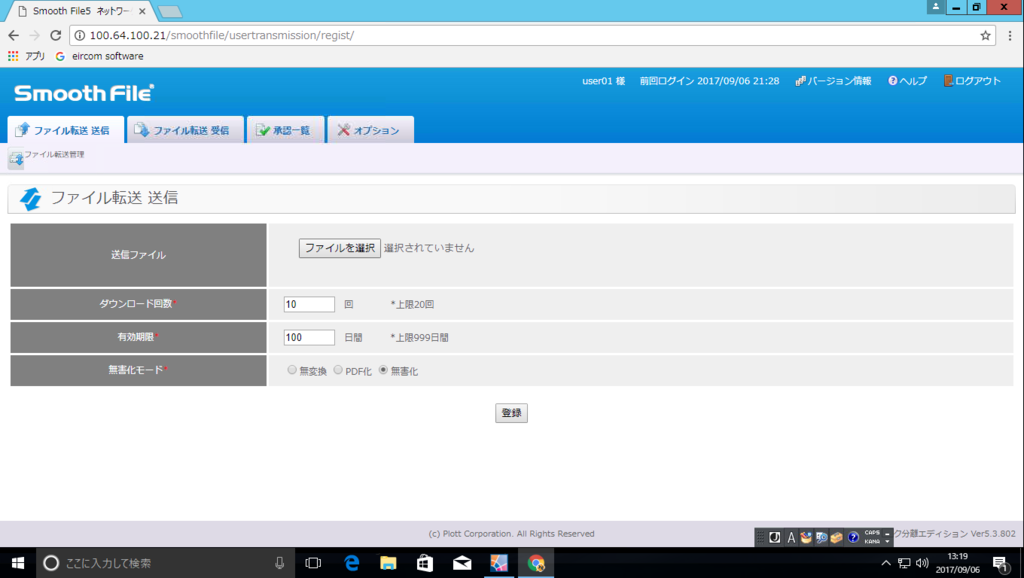

「ファイルを選択」をクリックします。
f:id:FriendsNow:20170906132422p:plain

対象のファイルを選択して「開く」をクリックします。
f:id:FriendsNow:20170906132433p:plain

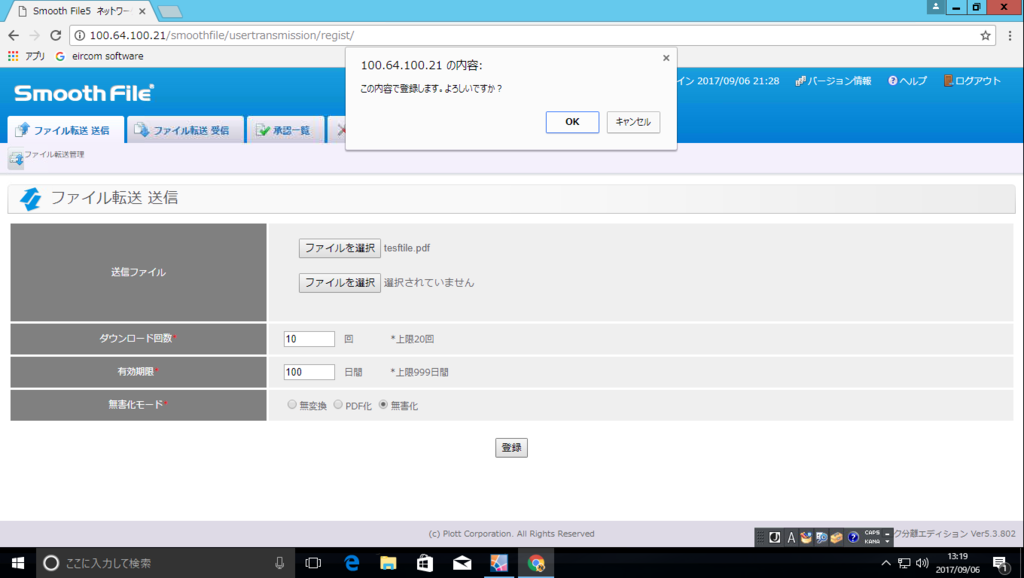

「登録」をクリックします。
f:id:FriendsNow:20170906132406p:plain

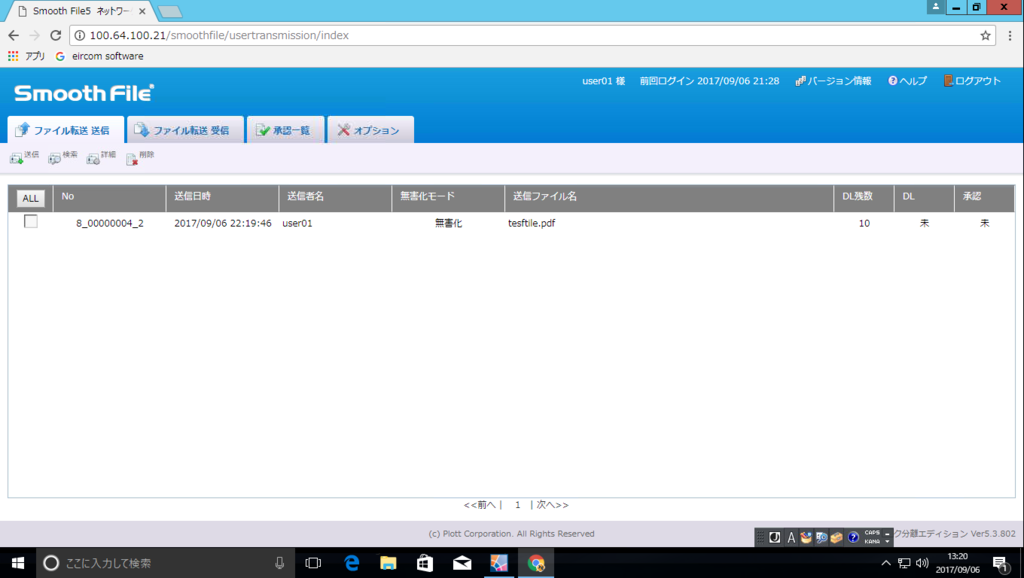

「ファイル転送 送信」タブでファイルが存在することを確認します。
f:id:FriendsNow:20170906132544p:plain

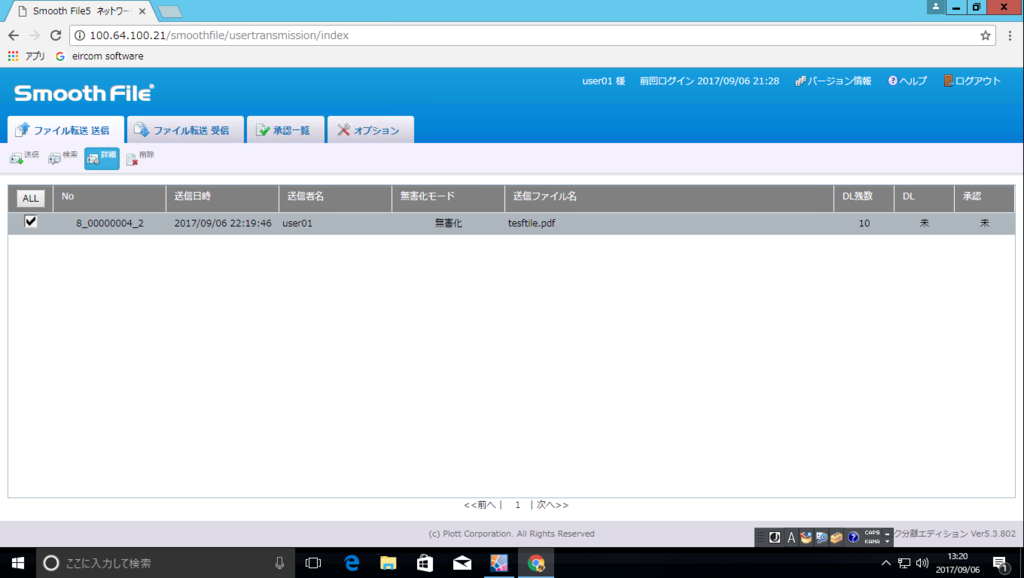

ファイルを選択し「詳細」をクリックします。
f:id:FriendsNow:20170906132637p:plain

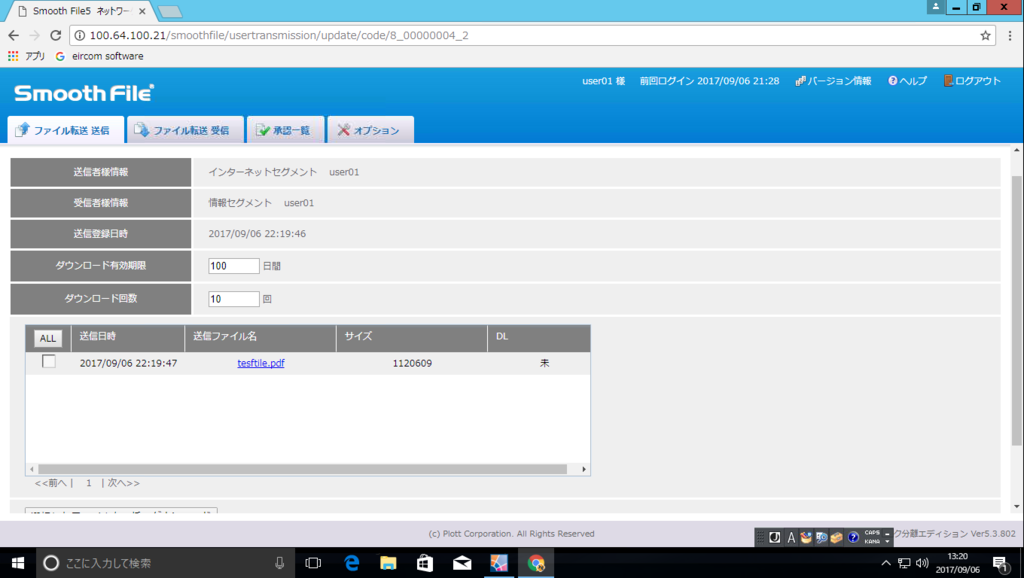

ファイルの詳細を確認できます。
f:id:FriendsNow:20170906132708p:plain

ファイルのダウンロード

ローカルブラウザを起動し、以下の URL から情報セグメントへアクセスします。

http://100.64.100.22/smoothfile/top/login_ldap?lid=1

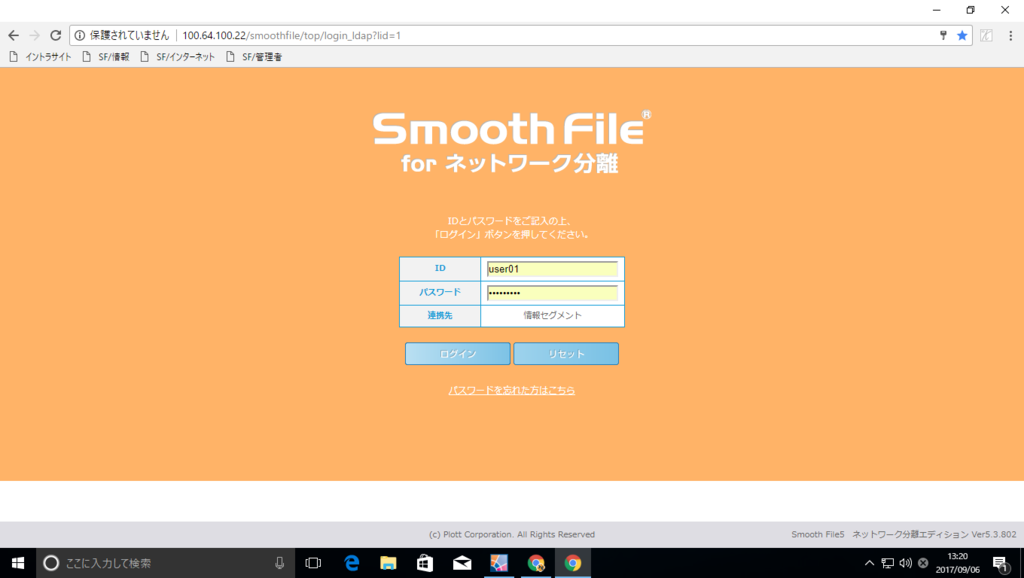

user01 でログインします。
f:id:FriendsNow:20170906133006p:plain

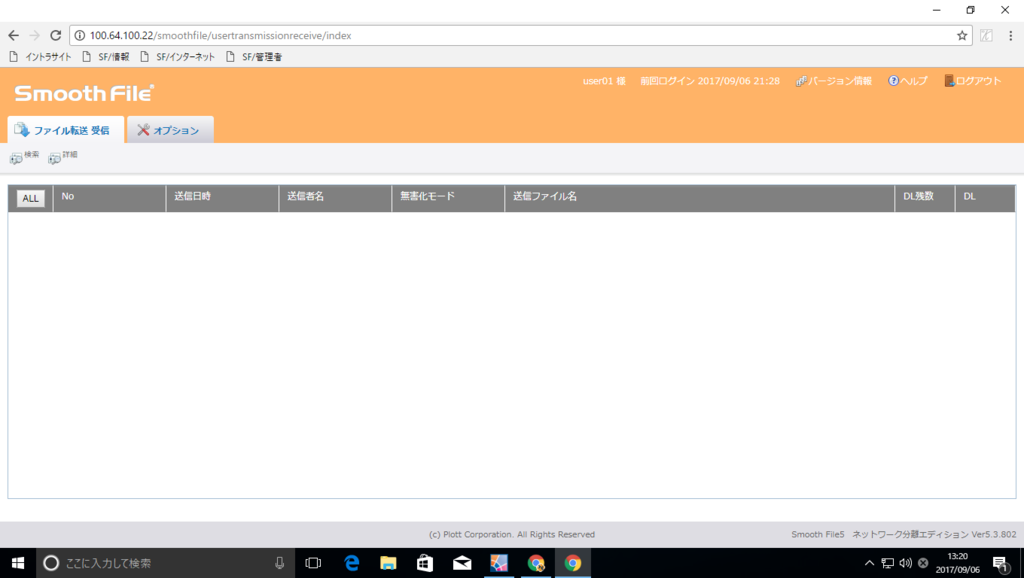

「ファイル転送 受信」タブで受信可能なファイルを確認します。承認されていないため、先ほど送信したファイルは存在しません。
f:id:FriendsNow:20170906133139p:plain

ファイルの転送承認

仮想ブラウザを起動し、以下の URL からインターネットセグメントへアクセスします。

http://100.64.100.21/smoothfile/top/login_ldap?lid=2

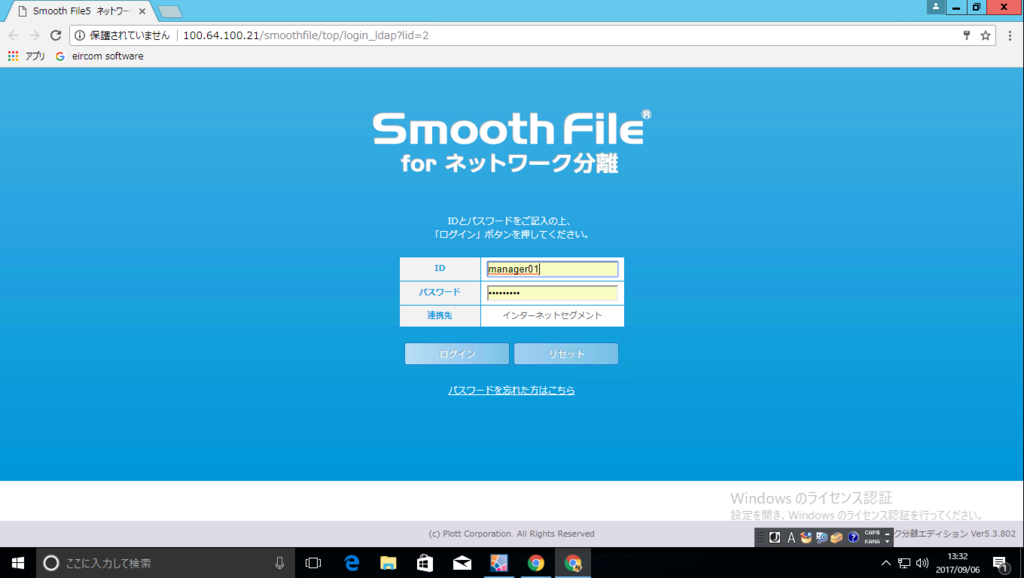

manager01 でログインします。
f:id:FriendsNow:20170906133440p:plain

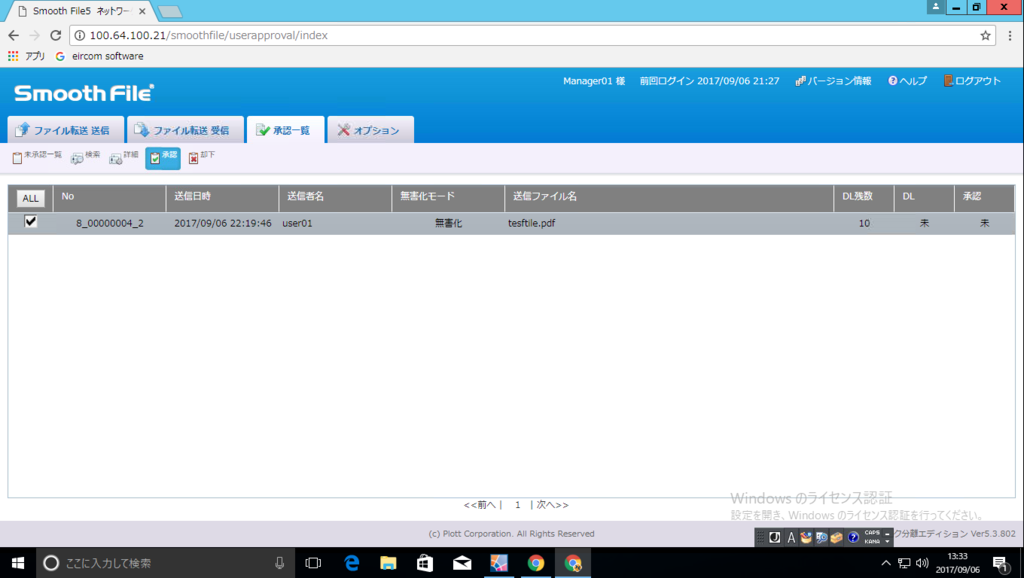

「承認一覧」タブでファイルを選択し「承認」をクリックします。
f:id:FriendsNow:20170906133539p:plain

ファイルのダウンロード

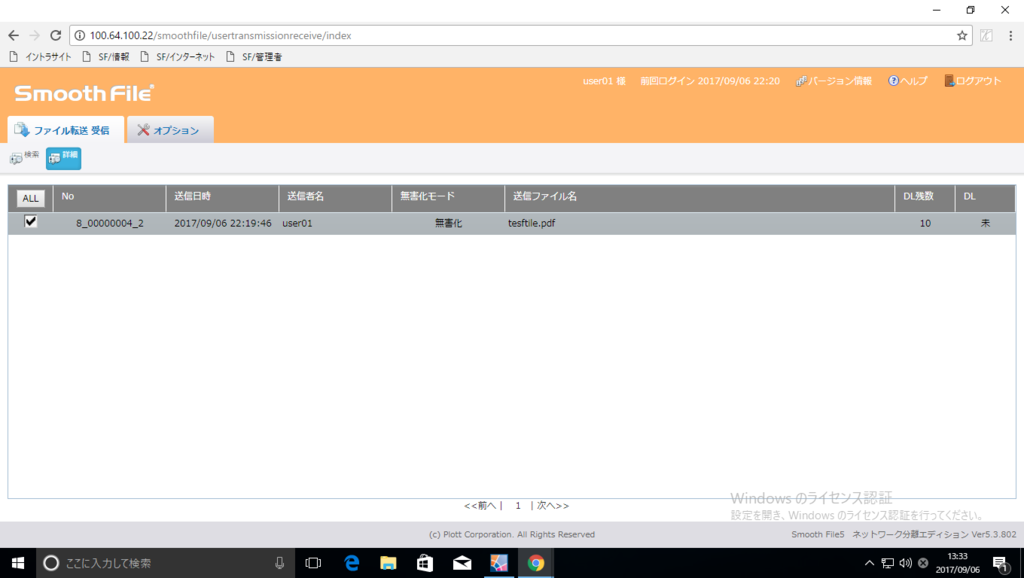

前述の手順で「情報セグメント」へアクセスし、「ファイル転送 受信」タブで受信可能なファイルを選択後、「詳細」をクリックします。
f:id:FriendsNow:20170906133945p:plain

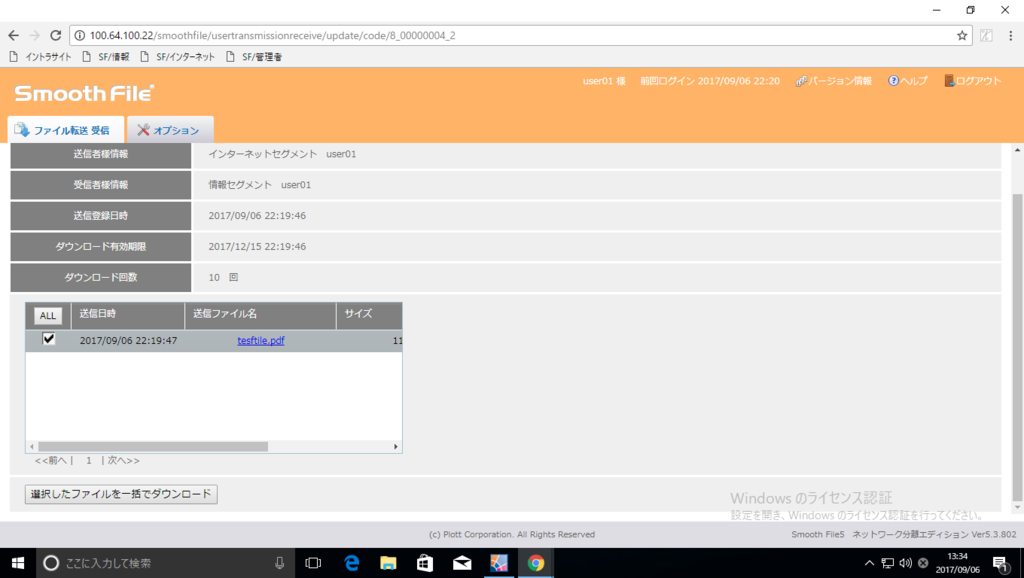

選択したファイルがダウンロード可能となります。
f:id:FriendsNow:20170906134022p:plain

以上

*1:Microsoft Office や PDF ファイルから、マクロ領域やメタ領域を除去する機能

*2:インターネットに接続するネットワーク

*3:インターネットに接続しないイントラネットワーク
